在現代電源管理領域，對于高效、可靠的PWM控制器的需求日益增長。LP8773H，由Chip Hope Micro-electronics LTD開發，正是一款滿足這些需求的高性能第二代準諧振PWM隔離反激控制器。本文將詳細介紹LP8773H的供電電壓、內部框架圖以及典型應用，展現其在電源管理領域的卓越性能。

VDD供電電壓

LP8773H的供電電壓范圍廣泛，推薦工作范圍為11至29伏特。這一廣泛的電壓范圍使得LP8773H能夠適應不同的電源環境，確保在各種條件下都能穩定工作。此外，LP8773H還具備VDD欠壓、過壓以及鉗位保護功能，進一步增強了其在不同電壓條件下的穩定性和可靠性。

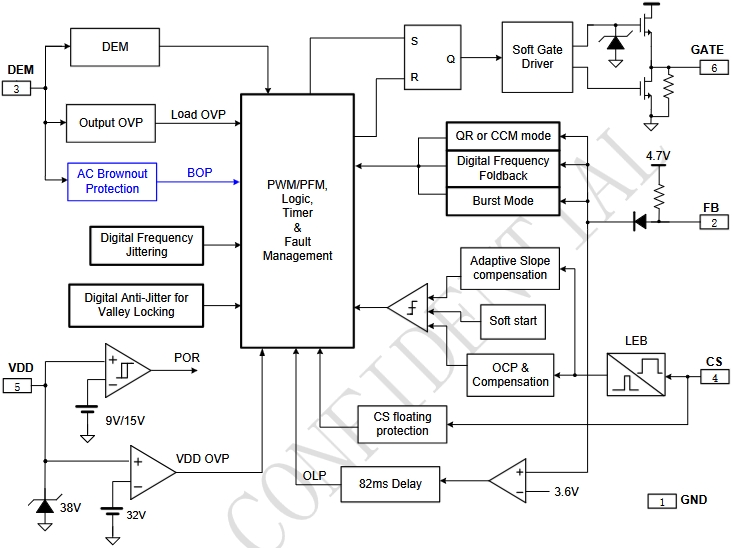

內部框架圖

LP8773H的內部結構設計精巧，集成了多種保護功能和控制機制。其內部框架包括但不限于以下幾個關鍵部分：

    數字抗抖動技術：實現無音頻噪聲操作，提升用戶體驗。
    數字抖頻技術：優化EMI性能，滿足嚴格的電磁兼容性要求。
    多模式控制方式：根據負載情況自動調整工作模式，提高功率轉換效率。
    內置軟啟動功能：減少啟動時的電流沖擊，保護電路。
    管腳浮空保護：防止因管腳浮空導致的電路故障。
    逐周期電流限：確保電流在安全范圍內，防止過載。

典型應用

LP8773H的典型應用包括但不限于隔離AC/DC反激變換器和小家電電源。其在小家電電源領域的應用尤為突出，如電磁爐、電飯煲、咖啡機等。LP8773H的高效率和高可靠性使其成為這些設備的理想選擇。

應用信息

LP8773H的典型應用電路包括EMI濾波器、AC輸入、VDD供電、GATE驅動、FB反饋、CS電流采樣和DEM退磁檢測等。這些組件共同工作，確保了LP8773H在各種應用中的高性能表現。

結論

LP8773H作為一款高性能的準諧振PWM控制器，以其寬泛的供電電壓范圍、精巧的內部框架設計和廣泛的典型應用，成為了電源管理領域的佼佼者。無論是在家用電器還是工業設備中，LP8773H都能提供穩定、高效的電源轉換解決方案。
