KP216XMSG是必易微（Kiwi Instruments）推出的帶高壓啟動的原邊控制功率開關系列，集成650V MOSFET，采用SOP-8封裝，無需啟動電阻和光耦，專為6W-18W小功率離線式充電器設計。系列包含三款型號，覆蓋不同功率等級：

選型提示：KP2166MSG在230V輸入下功率受限（結溫考慮），適合寬電壓輸入場景；KP2162MSG是10W級性價比之選。

核心特點

1. 高壓啟動，極簡外圍

• 無需啟動電阻：內部高壓啟動模塊直接為VDD充電至8V，省去2-3顆外圍元件
• 支持兩繞組變壓器：可省略輔助繞組，進一步降低成本（見圖1右）
• 待機功耗<50mW：滿足六級能效標準

2. 高精度控制

• ±4%恒壓/恒流精度：原邊反饋（PSR）架構，省去光耦和TL431
• 多模式控制：調幅(AM)+調頻(FM)結合，全負載范圍高效率
• 無異音工作：避免變壓器共振噪聲

3. 完善保護功能

• 短路保護(SLP)：FB<0.7V持續40ms觸發
• 過壓保護(OVP)：FB>2.4V持續3周期觸發
• 過溫保護(OTP)：155°C關斷，125°C恢復
• 逐周期限流(OCP)：CS閾值550mV
• VDD過欠壓保護：UVLO 7.6V，OVP 28.4V

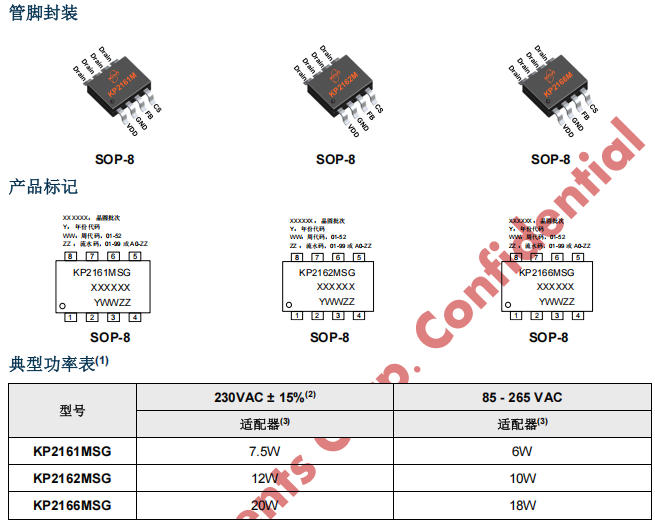

管腳封裝與功能

封裝尺寸：4.7×5.8mm，標準SOP-8引腳間距1.27mm

典型應用電路

內部功能框圖解析

KP216XMSG內部集成以下核心模塊：

工作原理：

• 啟動階段：高壓啟動模塊為VDD充電至8V，芯片開始工作
• 恒壓模式：FB采樣輔助繞組電壓，與2V基準比較，調節PWM占空比
• 恒流模式：當負載加重至CV/CC拐點，芯片固定$T_{dem}/T_{sw}=0.5$ ，通過調頻實現恒流
• 線損補償：負載越重，F(xiàn)B流出電流越大，補償線纜壓降

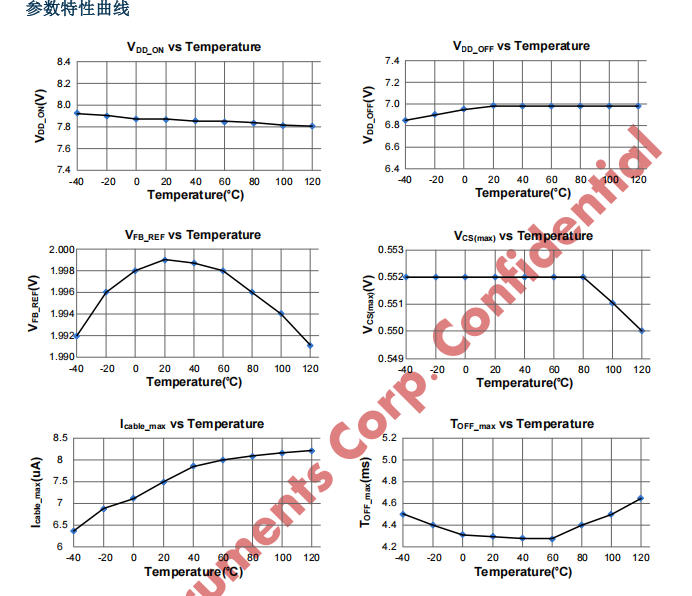

參數特性曲線（溫度特性）

KP216XMSG的關鍵參數隨溫度變化特性：

設計要點

1. 變壓器設計

• 感量選擇：根據功率和頻率計算，確保DCM工作
• 匝比計算：$N=N_p/N_s$ ，影響恒流公式中的系數
• 漏感控制：漏感過大會導致FB采樣誤差，建議<5%

2. 恒流點設置

3. 線損補償調節

典型應用場景

• 手機充電器：5V/2A（10W）、5V/2.4A（12W）
• 小家電電源：智能插座、LED驅動、藍牙音箱
• 工業輔助電源：PLC、傳感器、通信模塊
• 替代RCC方案：穩定性更好，元件更少

總結
