FT8395HB2+FT8371B是輝芒微推出的入門級12W電源解決方案，主打"極簡外圍+超低成本+六級能效"路線。該方案采用原邊反饋（PSR）+同步整流架構，僅需兩顆SOP-8芯片即可實現5V/2.4A輸出，完美替代傳統光耦+TL431方案。

核心特點速覽：

• 外圍極簡：原邊無需光耦、TL431、Y電容；副邊同步整流外圍零元件
• 成本超低：EF1510普通變壓器，無需磁芯接地，BOM成本極具競爭力
• 效率優異：≥85%@115Vac/230Vac，滿足CoC Tier2六級能效并有余量
• 待機超低：<75mW@230Vac空載
• 兼容性強：90-264Vac全電壓輸入，50/60Hz

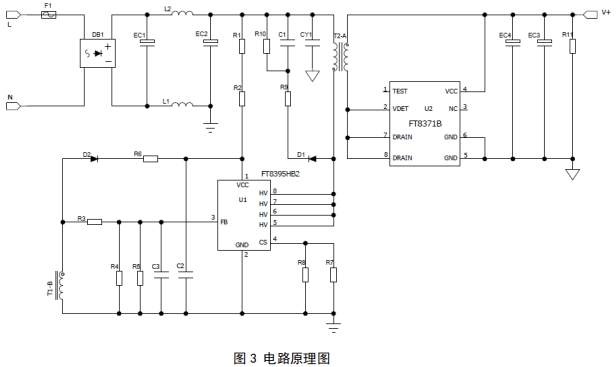

完整電路原理圖

關鍵設計要點

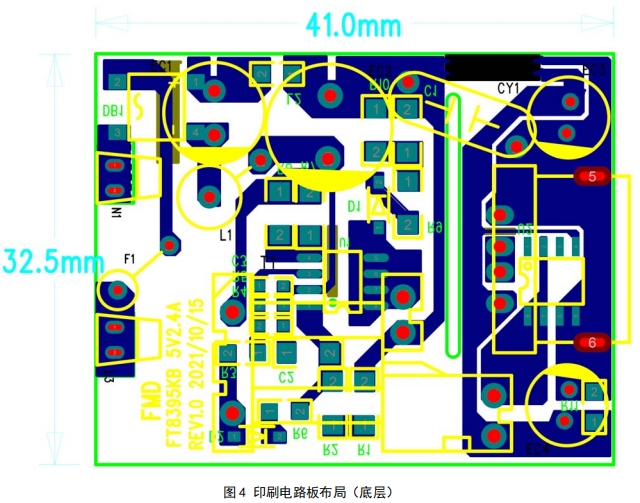

1） PCB布局指南

│ 關鍵走線： │
│ ? U2的DRAIN到變壓器B線：短、粗 │
│ ? 變壓器A線到V+：短、粗 │
│ ? U2的GND到輸出負端：短、粗 │
│ ? U1的GND單獨走線到高壓電解地

2） 設計關鍵提示

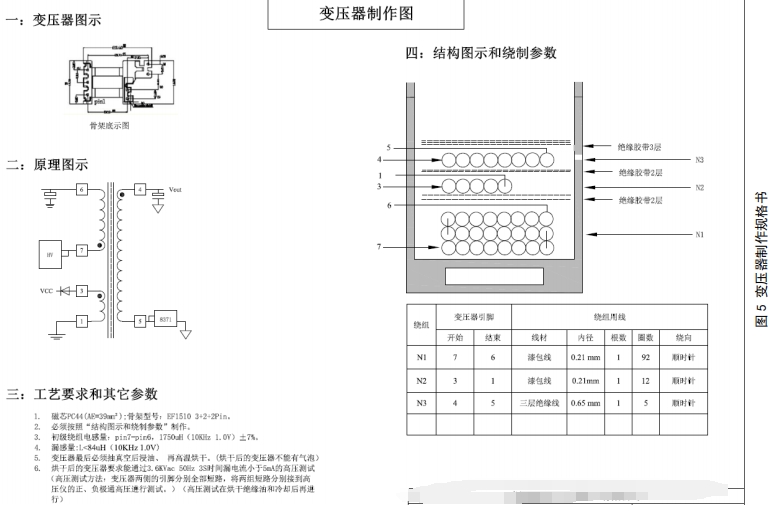

變壓器規格（EF1510）

1） 電氣參數

2） 繞制工藝

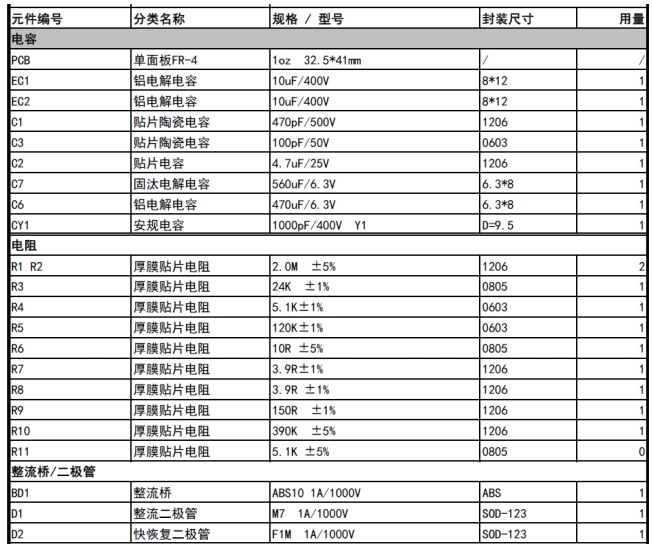

物料清單（BOM）

實測性能數據

1） 效率與紋波（板端測試）

2） 關鍵波形

• 90Vac空載：2.23s
• 264Vac空載：0.71s（高壓啟動更快）

• 90Vac滿載：8ms
• 264Vac滿載：88ms（高壓儲能更多）

• 90Vac：4.56V~5.52V（±9.6%）
• 230Vac：4.60V~5.32V（±7.2%）

3） 溫度測試（裝殼密閉環境）

保護功能

方案對比與選型建議

1） 與競品方案對比

2） 適用場景

• 5V/2.4A手機充電器
• 12W以下適配器
• 對成本極度敏感的應用
• 需要六級能效認證的產品

• 需要PFC的>75W應用
• 多路輸出應用
• 需要可調電壓輸出

總結

1. 外圍極簡：原邊省掉光耦、TL431、Y電容；副邊同步整流零外圍
2. 成本最優：EF1510普通變壓器無需特殊工藝，單面板雙面元件
3. 性能達標：>85%效率，<75mW待機，滿足CoC Tier2六級能效

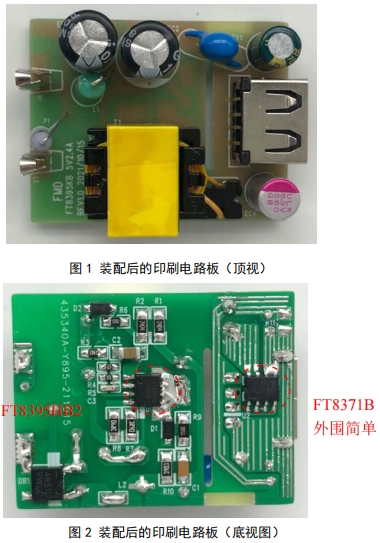

4. 生產友好：PCB尺寸僅41×32.5mm，適合自動化生產

對于追求極致性價比的12W充電器/適配器應用，這是目前市面上外圍最簡單、成本最低的解決方案之一。如需選購，可咨詢店鋪客服：https://detail.1688.com/offer/857174502920.html?spm=a26286.8251493.description.2.221425b20QOuzu
