BP8523D 非隔離電源芯片參考設計資料（5V/100mA典型電路及BOM）
類別：產品新聞 發布時間：2026-01-29 11:22:33 瀏覽人數：19301
當IoT節點、小家電、美容儀、智能開關需要“5V百毫安”時，工程師往往面臨兩難：隔離方案BOM貴、體積大；LDO+電阻降壓效率低、發熱感人。BP8523D用一顆SOP-7非隔離AC-DC芯片，把85-264V交流直接變成5V/100mA，滿載效率>55%，待機<100mW，BOM僅13顆器件，成本壓到“奶茶價”。本文帶你從規格、原理圖、BOM、PCB、測試數據到溫升EMI，全面解析BP8523D這顆“隱形冠軍”的參考設計。
電源規格
| 項目 | 符號 | 最小 | 典型 | 最大 | 單位 | 備注 |
|---|
| 輸入電壓 | VIN | 85 | 115/230 | 264 | VAC | 全球?qū)拤?/td> |
| 輸出電壓 | VOUT | 4.75 | 5 | 5.25 | V | ±5% |
| 輸出電流 | IOUT | 0 | — | 100 | mA | 連續 |
| 紋波 | VRIPPLE | — | — | 100 | mV | 20MHz帶寬 |
| 待機功耗 | PSTDBY | — | — | 100 | mW | 230VAC含假負載 |
| 滿載效率 | η | 55 | — | — | % | 實測60%@230V |
| 浪涌 | — | — | 2 | — | kV | 差模，Pass |
| EFT | — | — | 4 | — | kV | 5/100kHz，Pass |
| ESD | — | — | 15 | 20 | kV | 空氣放電，Pass |
| 工作溫 | TAMB | 0 | — | 50 | ℃ | 參考設計 |
原理圖
保險絲電阻RX1：1W/10Ω，熔斷+限流二合一，省掉傳統保險絲。
MOV 10D561：吸收雷擊/浪涌，2kV差模實測Pass。
雙二極管M7：1A/1000V，半波整流，成本優于橋堆。
π型濾波EC1/EC2：4.7μF/400V電解，抑制差模噪聲，配合工字電感L1/L2（1mH）傳導EMI裕量>6dB。
BP8523D：內部700V功率MOSFET+高壓?jiǎn)?dòng)+原邊反饋，無需Y電容、光耦、431。
輸出EC3：330μF/16V，100mA下紋波<80mV，滿足MCU、觸控、藍牙供電。
假負載R2/R3：3kΩ分壓，確保空載時BP8523D穩定，待機功耗<100mW。
BOM清單
| 序號 | 位號 | 參數 | 封裝 | 數量 | 備注 |
|---|
| 1 | PCB | CEM-1, 單面板 | 47×17.5mm | 1 | 單面板降本 |
| 2 | RX1 | 1W 10Ω保險絲電阻 | DIP | 1 | 熔斷+限流 |
| 3 | MOV | 10D561 | 10D | 1 | 浪涌吸收 |
| 4 | D1,D2 | M7 1A/1000V | SMA | 2 | 半波整流 |
| 5-6 | L1,L2 | 1mH工字電感 | Φ6×8mm | 2 | π濾波 |
| 7-8 | EC1,EC2 | 4.7μF/400V | Φ8×12mm | 2 | 高壓濾波 |
| 9 | EC3 | 330μF/16V | Φ8×12mm | 1 | 輸出濾波 |
| 10-11 | R2,R3 | 3kΩ ±5% | 0805 | 2 | 假負載 |
| 12 | U1 | BP8523D | SOP-7 | 1 | 核心IC |
| 總計 |
|
|
| 13 | 可插THT/貼片混裝 |

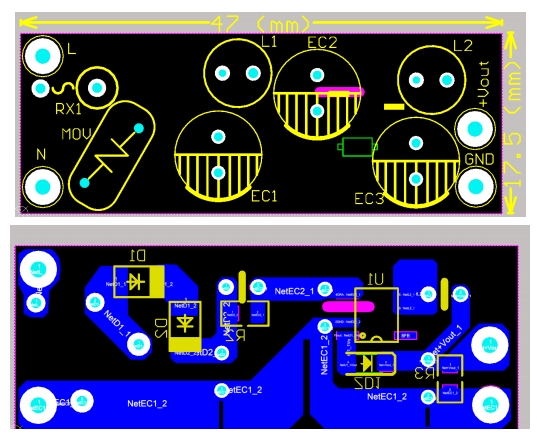

PCB Layout設計
尺寸：47mm×17.5mm，單面板，適合直插THT+貼片混裝，可直接塞進86盒、小夜燈、充電底座。
分區：左側高壓整流濾波，右側低壓輸出，中間U1+電感“護城河”隔離，爬電距離>2mm，滿足265V長期工作。
地線：星型接地，高壓GND與低壓GND在EC3負端單點匯合，避免共阻抗紋波。
散熱：BP8523D背面敷銅，利用CEM-1板材熱阻，滿載100mA時芯片溫升<30K（見溫升表）。
性能實測
調整率
動態負載
50%-100%階躍，輸出電壓恢復<200μs，無振蕩
待機功耗
230VAC+3kΩ假負載，整機<90mW，輕松過ErP六級
溫升
85VAC/265VAC滿載，芯片表面溫升29K/20K，變壓器繞組<19K
EMC
傳導裕量>6dB，浪涌±2kV八相位全部Pass，EFT 4kV Pass，ESD 15kV空氣放電不死機
應用速寫
IoT節點：Wi-Fi/Zigbee/藍牙模組供電，超小體積塞入插座外殼
智能開關：觸摸+繼電器驅動，待機<0.1W，24h在線不燙手
小家電：電動牙刷、香薰機、暖手寶，寬壓適配全球電網
健康美容：射頻儀、導入儀，5V為MCU+LED驅動供電
USB Dongle：5V/100mA直接給CH340、CP2102等USB轉串口芯片，省掉LDO損耗
快速設計Checklist
輸入浪涌>2kV，MOV不可??；如需4kV，可并2顆10D561
輸出如需更低紋波，EC3可并聯1μF/50V陶瓷，高頻阻抗更低
假負載根據空載穩定性調整，3kΩ是經驗值，可在2k-5k間優選
單面板過UL，建議二次覆銅+白油，提升爬電與散熱
如需5V/200mA，可并聯BP8523D或升級BP8526D，無需重畫PCB
結語
BP8523D用“極簡外圍+單面板+百元級成本”詮釋了小功率AC-DC的新玩法：無需Y電容、光耦、431，就能把85-265V變成穩穩的5V/100mA，還順手把待機功耗、EMC、溫升一并解決。深圳三佛科技提供技術，批量?jī)r(jià)格有優勢~
