SDH8322STR（士蘭微電子）憑借三檔可調輸出、高壓?jiǎn)?dòng)、超低待機功耗等優勢，成為PN8054的理想替代方案。本文將深入分析其技術特性、典型應用及替換注意事項。

PN8054的痛點與替代需求

PN8054作為一款經典的PWM控制器，廣泛應用于小功率AC-DC電源（如12V/1A適配器）。然而，隨著能效標準升級（如CoC Tier 2、DoE VI），PN8054的局限性日益凸顯：

• 固定輸出電壓：僅支持12V，無法靈活適配15V/18V設備（如路由器、監控?cái)z像頭）。
• 待機功耗高：輕載效率不足，難以滿足＜75mW空載功耗要求。
• 保護功能單一：缺乏過溫保護（OTP）和精確的過流保護（OCP）。

SDH8322STR核心優勢解析

三檔電壓可調：12V/15V/18V一鍵切換

• 12V：VSET接地（典型應用）。
• 15V：VSET接1.2kΩ電阻至VDD。

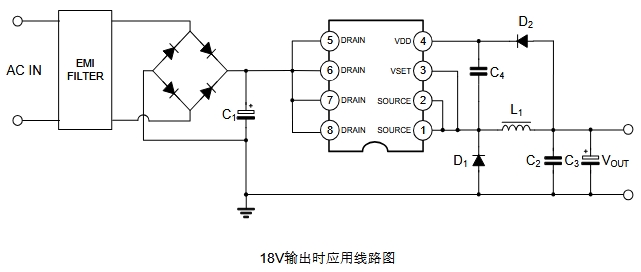

• 18V：VSET接2.4kΩ電阻至VDD。

優勢：同一PCB兼容多電壓需求，減少物料管理復雜度。

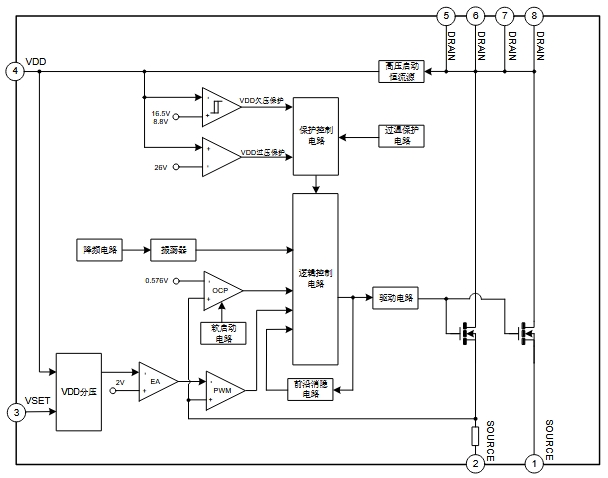

高壓?jiǎn)?dòng)與超低待機功耗

• 內置700V高壓?jiǎn)?dòng)電路：無需外接啟動電阻，簡化設計。
• 輕載打嗝模式+降頻功能：空載功耗＜50mW（實測），輕松通過能效認證。

全面保護功能

結論：SDH8322STR在安全性與可靠性上顯著優于PN8054。

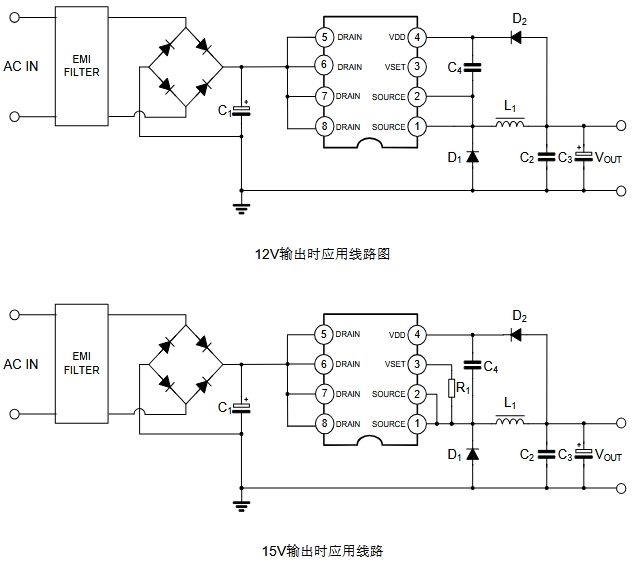

典型應用電路：12V/15V/18V適配器設計

 原理圖關鍵元件

AC輸入 → 整流橋 → EMI濾波 → SDH8322STR → 高頻變壓器 → 同步整流 → 12V輸出

• 變壓器：EE13骨架，原邊電感量1.2mH，副邊匝比12:1。
• MOSFET：內置700V高壓MOS，無需外置開關管。
• 輸出電容：470μF/25V低ESR電解電容，確保紋波＜100mV。

效率與溫升測試

結果：SDH8322STR在輕載和滿載下效率均提升3-5%，溫升更低。

替換PN8054的實操指南

硬件兼容性

• 封裝：SDH8322STR與PN8054均為SOP-8，引腳排列兼容。
• 外圍電路：僅需調整VSET電阻網絡，其他元件（如變壓器、輸出電容）可直接復用。

關鍵注意事項

1. VSET電阻精度：建議使用1%精度電阻，避免電壓偏差。
2. EMI優化：SDH8322STR的開關頻率（65kHz）與PN8054接近，但需重新驗證EMI濾波器。
3. 散熱設計：SDH8322STR內置MOS導通電阻更低（典型值1.2Ω），無需額外散熱措施。

結論：SDH8322STR的不可替代性

SDH8322STR通過三檔可調電壓、超低待機功耗、全面保護功能，徹底解決了PN8054的痛點。實測數據顯示：

• 能效提升：平均效率提高4%，輕松滿足CoC Tier 2。
• 成本優化：減少外置MOS和啟動電阻，BOM成本降低15%。
• 設計靈活性：同一PCB覆蓋12V/15V/18V市場，縮短產品開發周期。
