在現代電子設備中，LED顯示屏因其高亮度、低功耗和長壽命等優點而被廣泛應用。然而，要實現LED顯示屏的高效驅動和控制，需要一款性能卓越的驅動芯片。AIP1638，作為無錫中微愛芯電子有限公司推出的一款LED驅動控制專用電路，憑借其高度集成的設計和強大的功能，成為眾多電子產品中理想的驅動解決方案。
AIP1638是一款專為L(zhǎng)ED驅動控制設計的集成電路，廣泛應用于冰箱、空調、家庭影院等產品的顯示屏驅動控制。它采用功率CMOS工藝，集成了鍵盤掃描接口、MCU數字接口、數據鎖存器等多種功能電路，能夠?qū)崿F(xiàn)對LED顯示屏的高效驅動和控制。
AIP1638支持10段×8位的顯示模式，能夠滿足多種LED顯示屏的需求。這種靈活的顯示模式使得AIP1638可以適應不同尺寸和分辨率的LED顯示屏，為用戶提供了廣泛的適用性。
AIP1638內置8×3bit的鍵盤掃描功能，能夠?qū)崿F(xiàn)對鍵盤輸入的高效檢測。這一功能使得AIP1638不僅適用于顯示控制，還可以作為鍵盤輸入接口，實現人機交互功能，大大提高了芯片的實用性。
AIP1638具備8級可調的輝度調節功能，通過占空比調節實現對LED亮度的精確控制。這一功能可以根據不同的使用環境和用戶需求，靈活調整LED顯示屏的亮度，提高顯示效果的舒適性和視覺體驗。
AIP1638提供CLK、DIO、STB等串行接口，支持高速數據傳輸。這種串行接口設計不僅簡化了電路連接，還提高了數據傳輸?shù)男屎头€(wěn)定性，使得AIP1638能夠與微控制器等外部設備無縫對接，實現復雜的控制功能。
AIP1638內置400KHz±5%的RC振蕩器，無需外部時鐘源即可穩定工作。這一特性不僅減少了外部元件的數量，降低了電路的復雜性和成本，還提高了系統的可靠性。
AIP1638廣泛應用于家用電器的顯示屏驅動，如冰箱、空調等。它能夠提供穩定的電源和精確的亮度控制，確保顯示屏在各種環境光線下都能清晰顯示信息。同時，其鍵盤掃描功能還可以實現對家用電器的操作控制，提高用戶體驗。
在家庭影院系統中，AIP1638可以用于驅動各種LED顯示屏，如菜單顯示、狀態指示等。其高精度的顯示控制和靈活的輝度調節功能，能夠?yàn)橛脩籼峁┣逦?、舒適的視覺體驗。此外，AIP1638的串行接口設計使得它能夠與家庭影院系統的主控制器輕松連接，實現集中控制。
AIP1638的高可靠性和多種保護功能使其適用于工業控制設備的顯示屏驅動。它能夠承受工業環境中的各種惡劣條件，如高溫、低溫、高濕度等，確保設備的穩定運行。同時，其鍵盤掃描功能還可以實現對工業設備的操作控制，提高設備的可操作性。

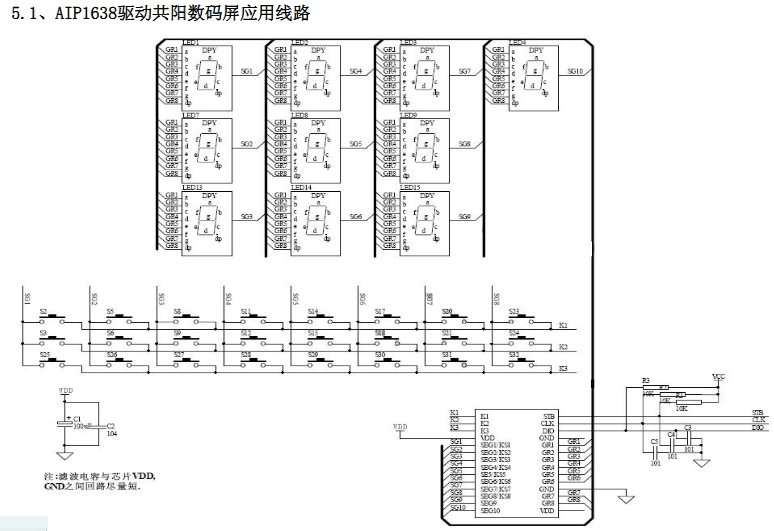

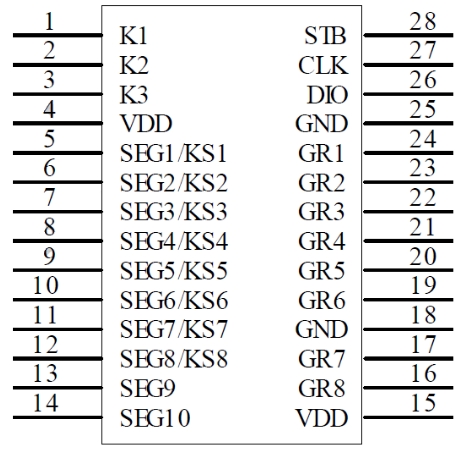

AIP1638的引腳功能如下表所示：
| 引腳編號 | 引腳名稱 | 功能描述 |
|---|---|---|
| 1-3 | K1-K3 | 鍵掃數據輸入，輸入數據在顯示周期結束后被鎖存 |
| 4,15 | VDD | 邏輯電源，5V±10% |
| 5-12 | SEG1-KS1~SEG8-KS8 | 段輸出（也用作鍵掃描），P管開漏輸出 |
| 13,14 | SEG9, SEG10 | 段輸出，P管開漏輸出 |
| 16,17 | GR7, GR8 | 位輸出，N管開漏輸出 |
| 18,25 | GND | 邏輯地，接系統地 |
| 19-24 | GR1-GR6 | 位輸出，N管開漏輸出 |
| 26 | DIO | 數據輸入/輸出，時鐘上升沿輸入/輸出串行數據 |
| 27 | CLK | 時鐘輸入，上升沿輸入/輸出串行數據 |
| 28 | STB | 片選，上升或下降沿初始化串行接口 |
AIP1638集成了多種功能電路，如鍵盤掃描接口、數據鎖存器等，減少了外部元件的數量，降低了電路的復雜性和成本。
AIP1638支持多種顯示模式和輝度調節功能，能夠滿足不同應用場景的需求。其串行接口設計使得它能夠與外部設備輕松連接，實現復雜的控制功能。
AIP1638具備多種保護功能，如過流保護、短路保護等，能夠有效防止芯片在異常工作條件下?lián)p壞。其寬工作溫度范圍和高可靠性設計使其能夠在各種環境條件下穩定工作。
AIP1638的引腳功能明確，連接方法簡單，易于理解和使用。其詳細的技術文檔和應用指南為用戶提供了豐富的參考信息，降低了開發難度。
